NOWA 4S / 4Se

Comment ouvrir manuellement une valve NOWA pendant une panne de courant

Utilisez cette procédure lorsqu’une valve d’arrêt automatique NOWA doit être ouverte manuellement après une panne de courant ou lorsque la batterie de secours est déchargée.

Aperçu

Par défaut, une valve NOWA normalement fermée se ferme lors d’une panne de courant ou si la batterie de secours est déchargée. Si l’eau doit être rétablie manuellement, la valve peut être ouverte à l’aide du bouton de commande manuelle sur l’actuateur.

Important

Avant d’ouvrir la valve manuellement, confirmez qu’il n’y a aucune fuite active ni condition dangereuse. Si la valve s’est fermée à la suite d’une alarme de fuite, ne rétablissez pas l’eau tant que la source de la fuite n’a pas été identifiée et corrigée.

Avant de commencer

Assurez-vous d’avoir :

Accès à l’actuateur de la valve NOWA.
Un accès visuel à l’indicateur de position de la valve.
La confirmation qu’il est sécuritaire de rétablir l’alimentation en eau.
Accès au panneau de contrôle NOWA une fois le courant rétabli.

1 Localiser le bouton de commande manuelle

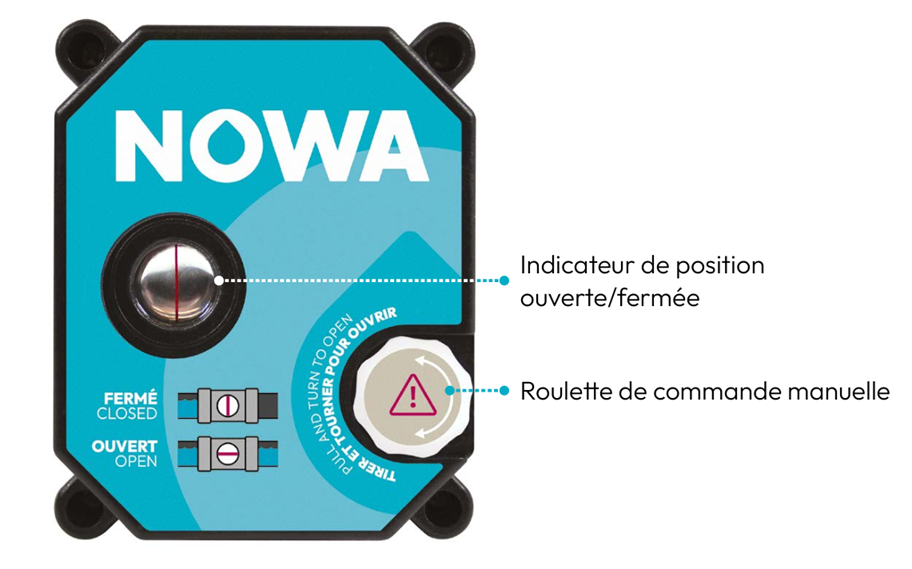

Localisez le bouton de commande manuelle sur l’actuateur de la valve NOWA. Il s’agit du bouton rond utilisé pour contrôler manuellement la valve lorsque l’opération motorisée n’est pas disponible.

2 Soulever le bouton de commande manuelle

Soulevez le bouton de commande manuelle avant de le tourner. Cela désengage le mécanisme motorisé et permet de déplacer la valve manuellement.

Astuce : Lorsque le bouton n’est pas soulevé, la tige ne devrait pas être visible. Lorsque le bouton est soulevé, la tige devient visible et le bouton s’élève d’environ 0,5 po / 12 à 13 mm.

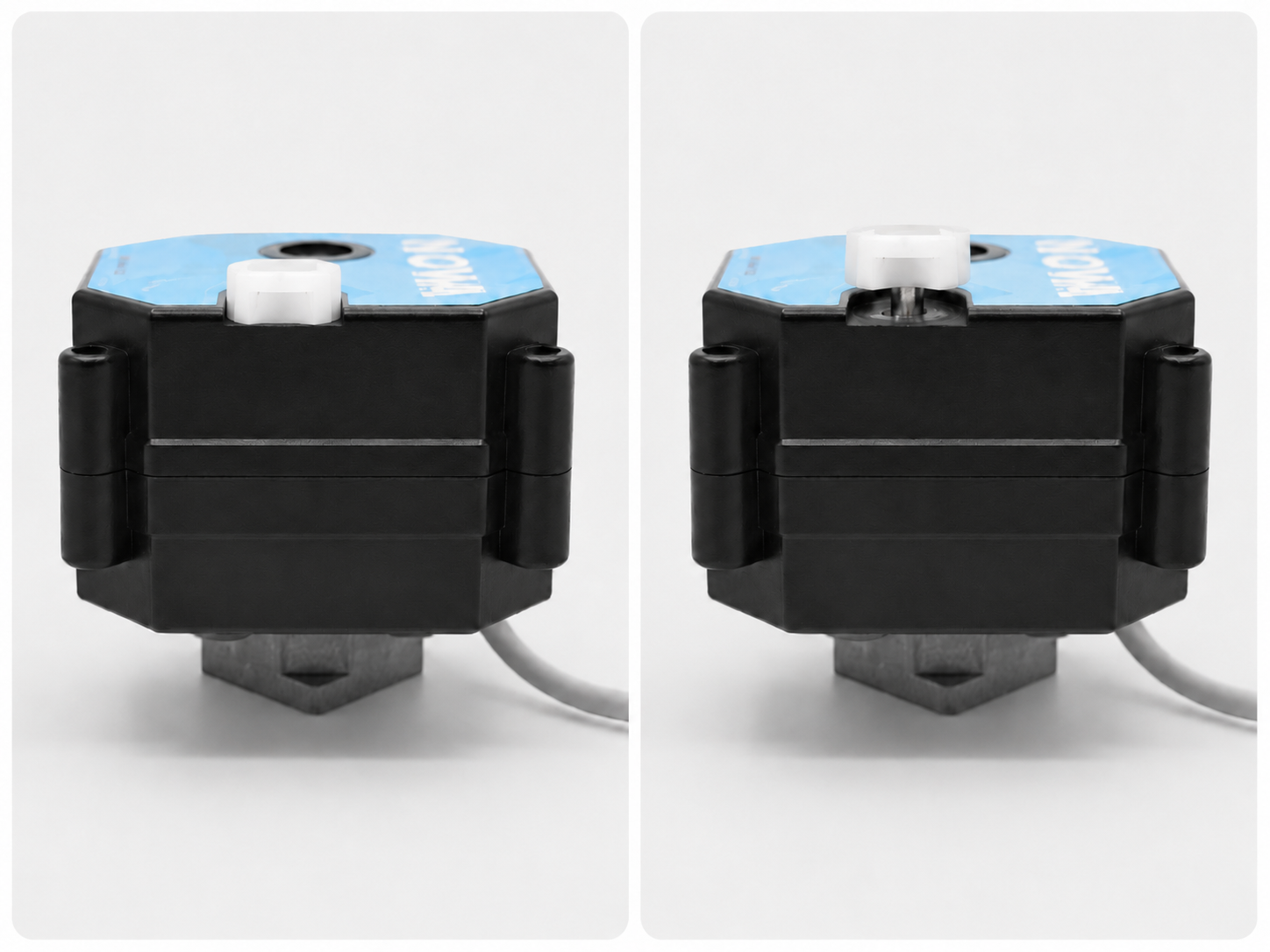

Bouton de commande manuelle soulevé ou non soulevé

3 Comprendre l’indicateur de position de la valve

La ligne rouge sur l’actuateur est l’indicateur de position de la valve. Elle indique si la valve est ouverte ou fermée selon l’orientation de la ligne rouge par rapport à la direction du tuyau d’eau.

Important : Ne déterminez pas la position de la valve uniquement en vérifiant si la ligne rouge est horizontale ou verticale. L’actuateur peut être installé dans différentes orientations. Comparez toujours la ligne rouge avec la direction du tuyau d’eau.

État de la valve	Comment l’identifier
Ouverte	La ligne rouge est parallèle au tuyau d’eau.
Fermée	La ligne rouge est perpendiculaire au tuyau d’eau.

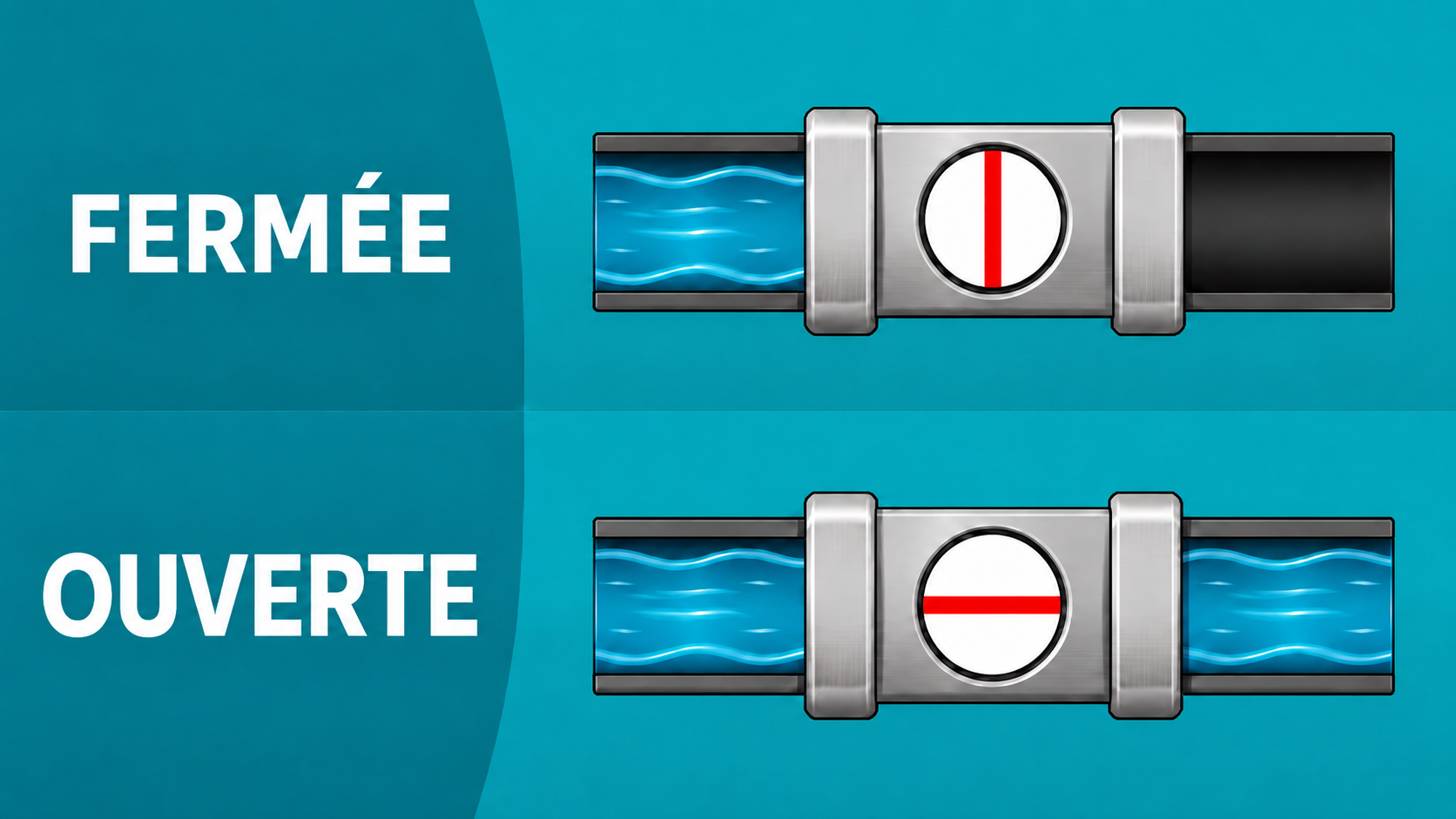

Comment lire l’indicateur de position

4 Tourner le bouton dans le sens antihoraire

Tournez le bouton de commande manuelle dans le sens antihoraire jusqu’à ce que la valve atteigne la position ouverte.

Position ouverte : La valve est ouverte lorsque la ligne rouge est parallèle au tuyau d’eau.

Note : Si la valve commence à tourner d’elle-même, laissez-la terminer son mouvement. Répétez ensuite l’étape d’ouverture manuelle si nécessaire.

Ne pas repousser le bouton immédiatement

Après avoir ouvert la valve manuellement, ne repoussez pas le bouton de commande manuelle dans son logement tant que le courant n’est pas rétabli. Laissez-le en mode de contrôle manuel jusqu’au retour de l’alimentation électrique.

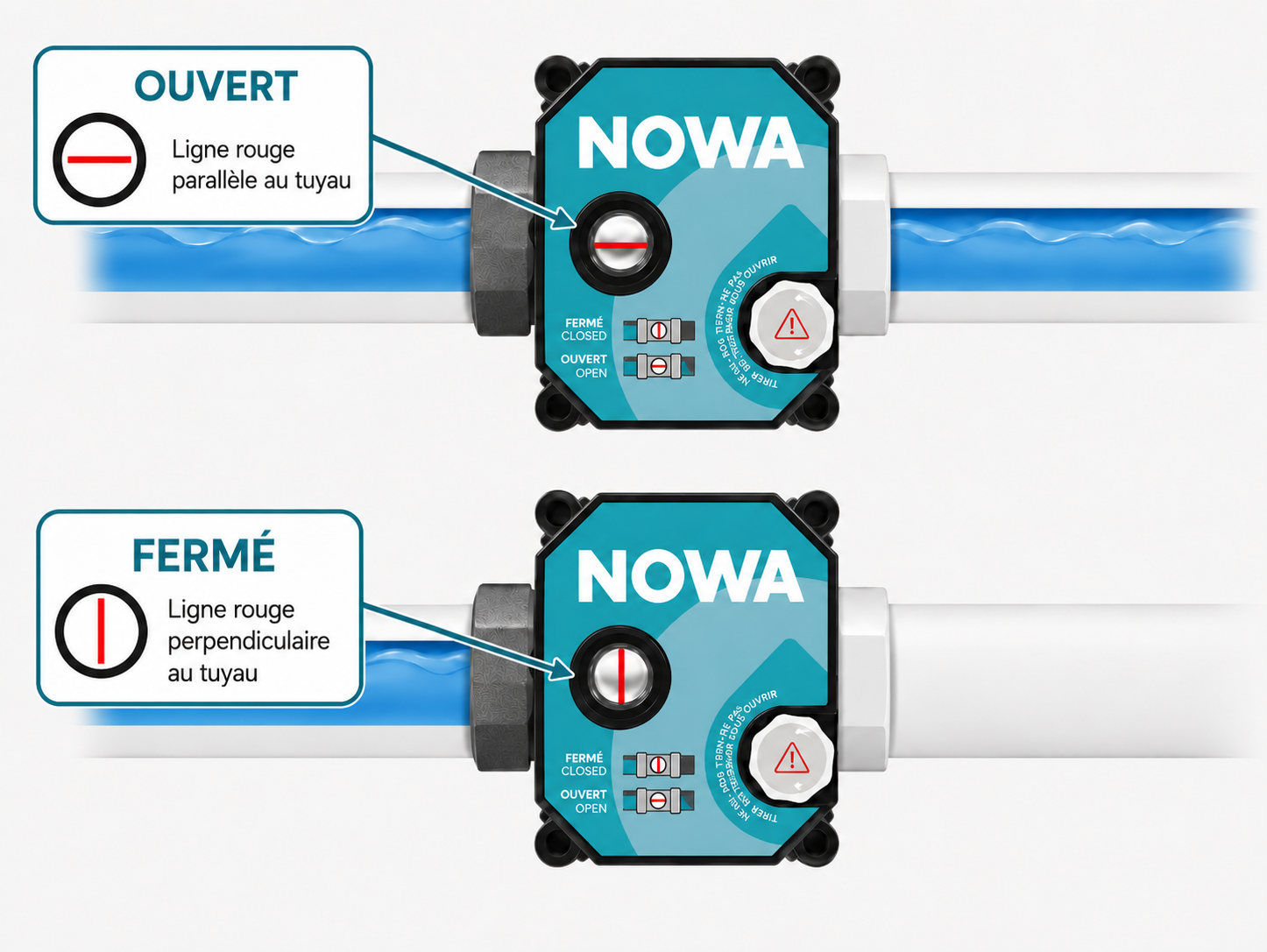

Indicateur de position de valve ouverte

5 Rétablir le fonctionnement normal après le retour du courant

Une fois le courant rétabli, repoussez le bouton de commande manuelle à sa position d’origine. Cela désactive le contrôle manuel et permet au système NOWA d’opérer la valve normalement.

6 Tester la valve à partir du panneau NOWA

Après avoir remis le bouton de commande manuelle à sa position normale, testez la valve à l’aide du panneau de contrôle NOWA.

Envoyez une commande de fermeture à la valve.
Confirmez que la valve se ferme physiquement.
Confirmez que la ligne rouge est perpendiculaire au tuyau d’eau lorsque la valve est fermée.
Envoyez une commande d’ouverture à la valve.
Confirmez que la valve s’ouvre physiquement.
Confirmez que la ligne rouge est parallèle au tuyau d’eau lorsque la valve est ouverte.

Résultat attendu

La valve devrait être ouverte pendant la panne de courant et devrait retourner à son fonctionnement motorisé normal une fois le courant rétabli et le bouton de commande manuelle repoussé en place.

Dépannage

Situation	Ce qu’il faut vérifier
Le bouton est difficile à tourner.	Confirmez que le bouton de commande manuelle est complètement soulevé et que la tige est visible. Ne forcez pas l’actuateur si le bouton ne bouge pas normalement.
La valve commence à bouger d’elle-même.	Laissez la valve terminer sa rotation. Une fois qu’elle s’arrête, répétez l’étape d’ouverture manuelle si la valve n’est pas dans la position désirée.
Le panneau ne peut pas contrôler la valve après le retour du courant.	Assurez-vous que le bouton de commande manuelle a été repoussé à sa position d’origine. Testez ensuite la valve à nouveau à partir du panneau de contrôle.
La position de la valve ne correspond pas à l’état affiché sur le panneau.	Vérifiez directement l’indicateur de position rouge sur la valve. La valve est ouverte lorsque la ligne rouge est parallèle au tuyau d’eau et fermée lorsque la ligne rouge est perpendiculaire au tuyau d’eau.
La ligne rouge semble horizontale, mais la valve n’est peut-être pas ouverte.	N’utilisez pas uniquement l’orientation horizontale ou verticale. Comparez la ligne rouge avec la direction du tuyau d’eau. Parallèle signifie ouverte. Perpendiculaire signifie fermée.
L’eau ne revient pas après l’ouverture manuelle de la valve.	Confirmez que la ligne rouge est parallèle au tuyau d’eau et vérifiez si une autre valve d’arrêt est fermée ailleurs sur la conduite d’eau.

Liste de vérification finale

La valve a été ouverte manuellement seulement après avoir confirmé qu’il était sécuritaire de rétablir l’eau.
Le bouton de commande manuelle a été soulevé avant d’être tourné.
La valve a été confirmée ouverte en vérifiant que la ligne rouge est parallèle au tuyau d’eau.
Le bouton de commande manuelle n’a pas été repoussé tant que le courant n’était pas rétabli.
Une fois le courant rétabli, le bouton de commande manuelle a été repoussé à sa position d’origine.
La valve a été testée à partir du panneau de contrôle NOWA.
L’indicateur de position rouge a été confirmé visuellement en utilisant la direction du tuyau comme référence.

Besoin d’assistance?

Si la valve ne peut pas être ouverte manuellement, ne peut pas être contrôlée après le retour du courant, ou si le panneau indique un problème de valve, communiquez avec le soutien technique NOWA.

Veuillez fournir les informations suivantes :

Modèle du panneau : NOWA 4S ou NOWA 4Se.
Taille et type de valve, si connus.
Si la valve a été ouverte manuellement pendant une panne de courant.
Si le bouton de commande manuelle a été soulevé avant d’être tourné.
Si le bouton de commande manuelle a été repoussé après le retour du courant.
Photos de l’actuateur de la valve et de l’indicateur de position rouge.
Photos montrant l’orientation de l’actuateur par rapport à la direction du tuyau d’eau.
Message exact affiché sur le panneau de contrôle NOWA ou dans le portail, s’il y a lieu.
